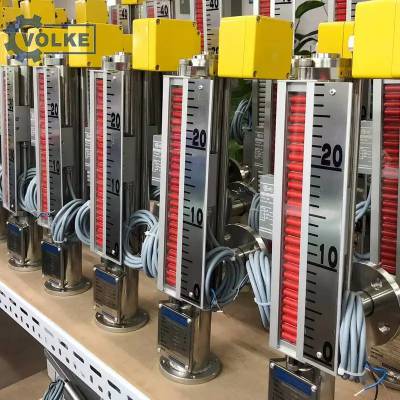

磁翻板液位计UXJD-1200-1400T磁翻板油位计样册UXJ磁翻版液位计以磁浮子为测量元件，经磁系统耦合将容器中被测介质的液位传至指示器以显示被测液位。其基本特性为现场指示并配有液位报警磁记忆开关，可实现远距离液位上、下限二位或上上、上、下、下下限四位报警。基本型与磁致伸缩线液位变送器配合，可将液位的变化转换成4~20mA电流输出，实现液位的远传、监测和控制。它广泛应用于水电站以及石油、化工等部门各类密闭或敞开容器内的液位测量。

　　二、特点

　　结构简单。

　　磁翻柱指示器与介质隔离独立安装，可拆卸更换。

　　*钛合金双极性浮子，体积小、强度高，便于液位计安装。

　　采用高精准液位变送器，精度高、稳定性好，内置于液位计中，整体结构紧凑、美观。

　　磁记忆开关由德国STR干簧管及镍铁硼高磁磁钢固化而成，稳定可靠。

　　三、结构原理

　　UXJ磁翻板液位计由厚壁不锈钢、磁记忆开关、红白间色磁翻柱不锈钢指示板、钛合金双极性浮子和液位变送器等部件组成。

　　UXJ磁翻板液位计以磁浮子为测量元件，经磁系统耦合将容器中被测介质的液位传至指示器以显示被测液位。磁翻板液位计提供了三合一液位检测功能，即现地液位指示，通过红白间色指示器直观目测容器内液位高度；安装于液位计管壁外侧的磁记忆开关，可多点设置、滑动调整位置，提供了液位开关量报警功能；内置于测量管中心的液位变送器，可输出高精准4~20mA模拟量输出，便于监控系统远程监测液位。侧装式液位计主要用于密闭压力容器的液位测量，顶装与下装式液位计主要用敞口容器测量。

　　侧装式液位计

　　附件

　　1、浮子

　　钛合金双极性浮子内置磁钢采用镍铁硼材料制作而成。磁场强度大小***易控制，遇热、碰撞不易消磁，可长期稳定使用。

　　浮子具有耐压高、重量轻的特性，在相同介质密度条件下，钛合金浮子比传统不锈钢体积小许多。从而可缩小因浮子高度影响造成的测量零点盲区，也便于液位计整体安装。

　　钛合金双极性浮子具有独特的内外双磁场的结构。径向内磁场与磁致伸缩线液位变送器耦合，使之准确感应液位位置。外磁场与磁记忆开关耦合，使之发出液位开关信号。

　　2、磁记忆开关

　　磁记忆开关，采用STR干簧管、镍铁硼高磁磁钢固化在精铸铝合金壳体内而成。结构设计为螺丝紧固上盖、端子接线的方式，安装接线简便可靠。
